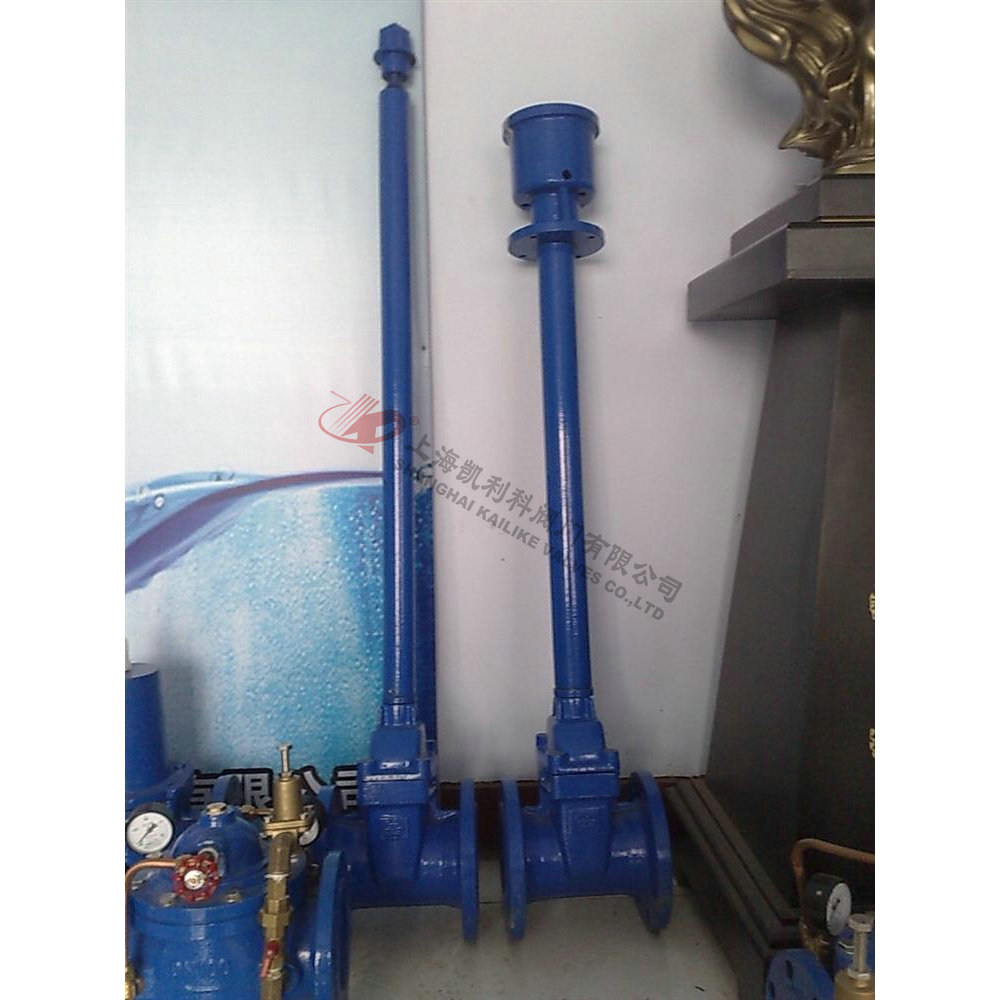

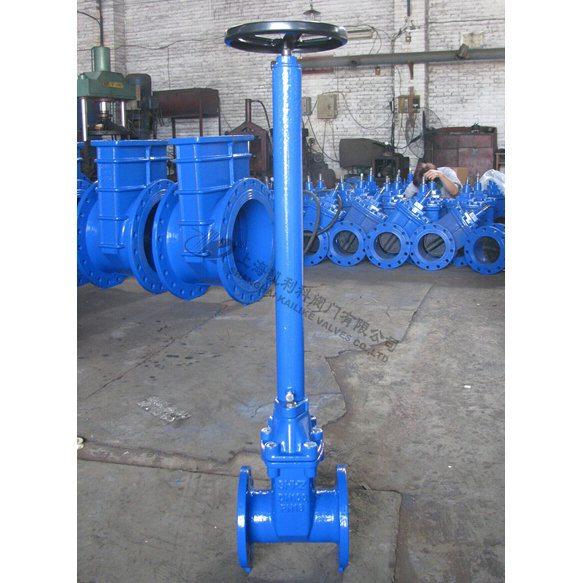

Z45X直埋閘閥是我們公司從歐洲引進技術生產的又一款新產品，閥組可以免維護及延長閥桿的設計方案，一次性地埋，避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資，美化道路環境，耐輾壓，避免井蓋丟失造成安全事故，閥桿可根據閥井深度靈活訂做，閥桿頂部設有閥門開關顯示，可加裝信號遠傳裝置閥門誤開關鎖閉裝置。可用于城鎮給排水管網、高層建筑、住宅小區、石油、天然氣、電廠、環保、礦山、造紙、發酵等行業。
| 產品名稱： | 直埋閘閥 | 產品型號： | Z45X |
| 公稱通徑： | DN50～DN600 | 結構形式： | 閘板式 |
| 公稱壓力： | 1.0Mpa～1.6Mpa | 連接方式： | 法蘭 |
| 適用溫度： | -20ºC～+150ºC | 驅動方式： | 手動、傘齒輪 |
| 閥體材質： | 球鐵、鑄鐵、鑄鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣 | 生產廠家： | 上海凱利科閥門有限公司 |
| 型號 | 直埋Z45X-10 | 直埋Z45X-16 |
| 公稱壓力 | 1.0MPa(10kgf/cm2) | 1.6MPa(16kgf/cm2) |
| 公稱通徑 | 40～400mm | 40～400mm |
| 井管長度 | 0.3～2m | 0.3～2m |
| 井管伸縮調整量 | 0.2～1m | 0.2～1m |
| 密封實驗壓力 | 1.1MPa(11kgf/cm2) | 1.76MPa(17.6kgf/cm2) |
| 強度實驗壓力 | 1.5MPa(15kgf/cm2) | 2.4MPa(24kgf/cm2) |
| 適用溫度 | -40～90℃ | -40～90℃ |
| 適用介質 | 水、油、天然氣及其他非腐蝕性流體 | 水、油、天然氣及其他非腐蝕性流體 |
| 驅動方式 | 手動 | 手動 |
| 亦可根據客戶要求，提供具有特殊技術參數的產品 | ||
| 閥體 | 灰鑄鐵、球墨鑄鐵 |
| 閘板 | 灰鑄鐵、球墨鑄鐵、NBR、NR、EPDM |
| 閥蓋 | 灰鑄鐵、球墨鑄鐵 |
| 閥桿、伸縮桿 | 不銹鋼 |
| 密封套 | 黃銅 |
| 閥桿螺母 | 黃銅 |
| 密封圈 | NBR |
| 井管伸縮部分 | 鋼管加兩層防腐處理 |
| 井室井蓋 | 灰鑄鐵、球墨鑄鐵 |

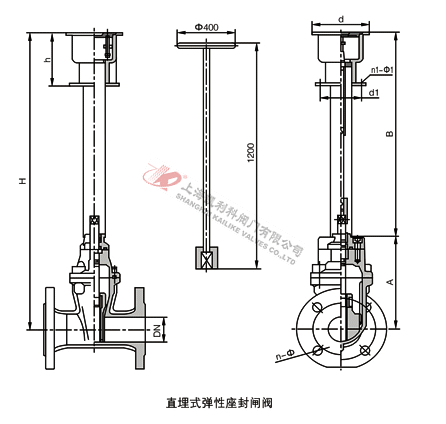

| DN | H | A | B | d | d1 | n-Φd | W（kg） |
| 40 | 200 | 166 | 300≤B <3000 | 147 | 117 | 3Φ12 | 20 |
| 50 | 200 | 188 | 300≤B <3000 | 147 | 117 | 3Φ12 | 20 |
| 65 | 200 | 213 | 300≤B <3000 | 147 | 117 | 3Φ12 | 24 |
| 80 | 200 | 255 | 300≤B <3000 | 147 | 117 | 3Φ12 | 26 |
| 100 | 200 | 275 | 300≤B <3000 | 147 | 117 | 3Φ12 | 35 |
| 125 | 200 | 320 | 300≤B <3000 | 147 | 117 | 3Φ12 | 37 |
| 150 | 200 | 368 | 300≤B <3000 | 147 | 117 | 3Φ12 | 55 |
| 200 | 280 | 455 | 300≤B <3000 | 180 | 150 | 3Φ12 | 96 |
| 250 | 280 | 536 | 300≤B <3000 | 180 | 150 | 3Φ12 | 139 |
| 300 | 280 | 633 | 300≤B <3000 | 180 | 150 | 3Φ12 | 152 |
聲明：【Z45X直埋閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z45X直埋閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
