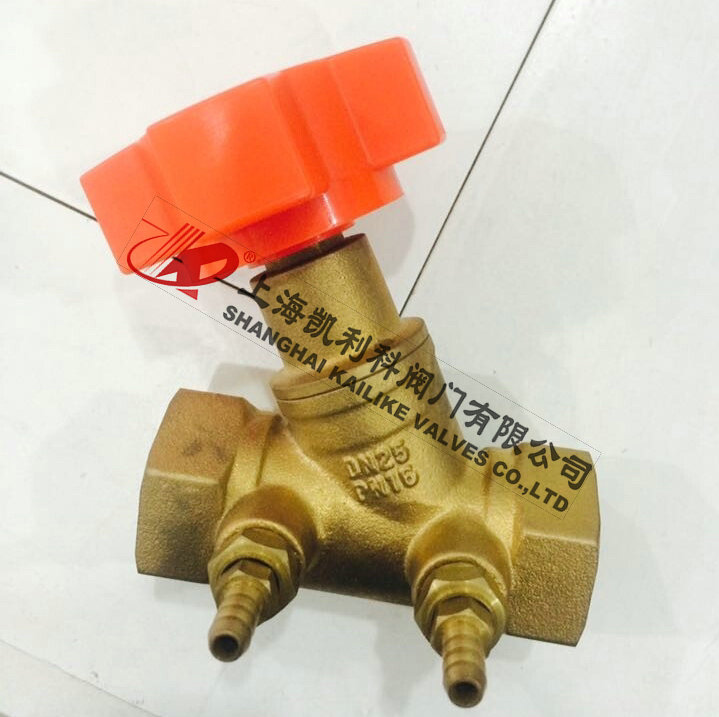

SP15F內螺紋平衡閥
SP15F內螺紋平衡閥是一種具有數字鎖定特殊功能的調節型閥門，采用直流型閥體結構，具有更好的等百分比流量特性，能夠合理地分配流量，有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量，用以改善管網系統中液體流動狀態，達到管網液體平衡和節約源的目的。
|
產品名稱： |
內螺紋平衡閥 |
產品型號： |
SP15F |
|
公稱通徑： |
DN15～DN40 |
功能作用： |
平衡流量 |
|
公稱壓力： |
1.6MPa |
連接方式： |
內螺紋 |
|
適用溫度： |
-20ºC～+100ºC |
驅動方式： |
手動 |
|
閥體材質： |
黃銅 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、液體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
SP15F內螺紋平衡閥是一種具有數字鎖定特殊功能的調節型閥門，采用直流型閥體結構，具有更好的等百分比流量特性，能夠合理地分配流量，有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量，用以改善管網系統中液體流動狀態，達到管網液體平衡和節約源的目的。
結構特點
1、閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥；
2、克服了“大流量，小溫差”的不合理現象；
3、既可安裝在供水管上，也可以安裝在回水管上；
4、安裝了平衡閥的供（回）水管不必再設截止閥；
5、精確到1/10圈的開啟圈數顯示；
6、聚四氟乙烯密封，密封性能可靠，使用壽命長；
7、內部元件采用不銹鋼、銅合金制造，抗銹蝕性能強；
零部件材料
|
零件名稱 |
閥體、閥蓋 |
閥桿 |
閥瓣 |
密封墊 |
|
材料 |
銅 |
銅、不銹鋼 |
銅 |
橡膠石棉板 |
技術參數
|
公稱壓力(MPa) |
殼體試驗壓力(MPa) |
適用溫度 |
適用介質 |
特性曲線 |
安裝使用范圍 |
|
1.6 |
2.4 |
≤120℃ |
水、油等非腐蝕性液體 |
等百分比 |
管網系統主干、分支干、室內供水干管、分支立管及多臺鍋爐 |
外形結構圖
主要外形尺寸
|
型 號 |
公稱通徑
(mm) |
尺 寸 |
|
L |
H |
|
SP15F-16 |
15 |
100 |
128 |
|
20 |
115 |
128 |
|
25 |
125 |
130 |
|
32 |
140 |
150 |
|
40 |
160 |
187 |
聲明：【SP15F內螺紋平衡閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的SP15F內螺紋平衡閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
