旋塞閥工作原理（圖）
旋塞閥(Plug Valve）啟閉件是塞體，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。閥塞的形狀可成圓柱形或圓錐形，在圓柱形閥塞中，通道一般成矩形，而在錐形閥塞中，通道成梯形。適于作為切斷和接通介質以及分流適用。
旋塞閥工作原理（圖）
 |
1、旋塞閥用帶通孔的塞體作為啟閉件的閥門。
2、塞體隨閥桿轉動，以實現啟閉動作。
3、小型無填料的旋塞閥又稱為考克。
4、旋塞閥的塞體多為圓錐體（也有圓柱體）。
5、與閥體的圓錐孔面配合組成密封副。
|
旋塞閥是使用最早的一種閥門，結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，通常只能用于低（不高于1兆帕）和小口徑（小于100毫米）的場合。為了擴大旋塞閥的應用范圍，已研制出許多新型結構。油潤滑旋塞閥是重要的一種。特制的潤滑脂從塞體頂端注入閥體錐孔與塞體之間，形成油膜以減小啟閉力矩，提高密封性和使用壽命。它的工作壓力可達64兆帕，工作溫度可達325℃,口徑可達600毫米。旋塞閥的通道有多種形式。常見的直通式主要用于截斷流體。三通和四通式旋塞閥適用于流體換向。
旋塞閥結構原理

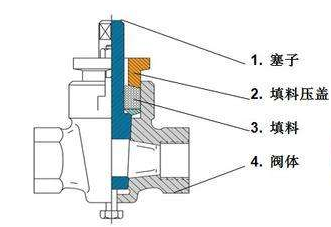

1、旋塞閥由塞子、填料壓蓋、填料、閥體組成。
2、適用于經常操作，啟閉迅速、輕便。
3、流體阻力小。
4、結構簡單，相對體積小，重量輕，便于維修。
5、密封性能好
6、不受安裝方向的限制，介質的流向可任意。
7、無振動，噪聲小。
