上海凱利科閥門有限公司是〖 氣(液)動Y型塑料隔膜閥 〗的供應商,可提供Y型塑料隔膜閥結構圖,Y型塑料隔膜閥外形尺寸圖,Y型塑料隔膜閥型號,Y型塑料隔膜閥作用特點,Y型塑料隔膜閥工作原理

　　上海凱利科閥門有限公司是〖氣(液)動Y型塑料隔膜閥〗的供應商,可提供Y型塑料隔膜閥結構圖,Y型塑料隔膜閥外形尺寸圖,Y型塑料隔膜閥型號,Y型塑料隔膜閥作用特點,Y型塑料隔膜閥工作原理,Y型塑料隔膜閥批發廠家,Y型塑料隔膜閥執行標準,歡迎新老客戶來電，來函，我們將為您提供貼心的服務。以下就是關于氣(液)動Y型塑料隔膜閥說明書的詳細概述：

　　氣動、液動Y型塑料隔膜閥采用上下雙控制腔設計，控制水流*立于流體腔室，從而使閥門控制上更加靈活、可靠耐用，徹底杜*了單腔控制閥可能存在的開關不靈、不嚴的隱患。

氣動、液動Y型塑料隔膜閥的技術參數

氣缸和閥體材質

閥體及閥蓋為玻纖加強NORYL(PPO)材料

膜片材質

增強橡膠(三元乙丙橡膠EPDM)

連接方式

雙由令粘接DN25-50、法蘭連接DN65-100

驅動方式

氣動和液動均可

適用介質

純水、污水、純化水、酸液、堿液等

使用溫度

0-55

使用壓力

0.15-0.8MPa

公稱壓力

1.0MPa

應用范圍

航酞工業、金屬處理（表面酸洗處理）、陽*處理、 電鍍處理、礦業（含硫）、鍍鋅、
金屬電鍍等；紙漿及造紙（二氧化氯、次氯酸鈉、硫酸 ）、
金屬電鍍、化學處理、氯堿工業、空氣污染、飲料工業等！水處理：
制藥、紡織業、皮革處理業、純水處理、電子工業（印刷電路板）、
污水廢水處理、海事工程、商業建筑等！

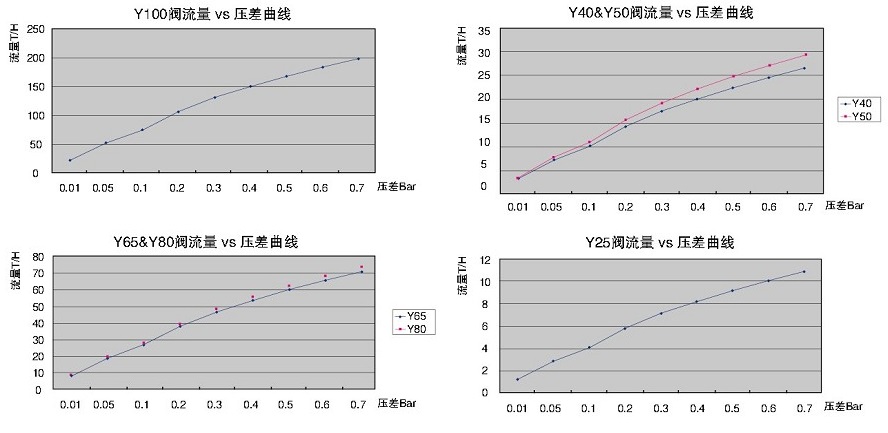

氣(液)動Y型塑料隔膜閥的流量曲線圖

氣(液)動Y型塑料隔膜閥的連接尺寸：

參數/型號

Y25

Y32

Y40

Y50

Y65

Y80

Y100

閥體材料

Noryl

Noryl

Noryl

Noryl

Noryl

Noryl

增強PA

接口形式

ABS粘接接頭 DN15-DN50 為活接連接

PN1.0法蘭 DN65-DN100 為法蘭連接

口徑

陰（DN25）

陽（DN25）

DN40

DN50

DN65

DN80

DN100

外形尺寸帶接頭

長L

160

160

250

260

320

320

寬W

85

85

110

110

180

220

高H

130

130

170

170

280

350

凈重KG

0.35

0.35

0.88

1.1

3.15

6.83

毛重KG

0.41

0.41

1.0

1.2

3.4

7.65

　　工作壓力：1.0-8.0Bar(1.0-8.2kgf/cm2)

　　工作溫度：50℃以下

氣(液)動Y型塑料隔膜閥的原理

　　關閉閥門：將控制壓力源(水源或氣源，壓力等于或大于來水壓力)引至隔膜上控制腔，隔膜通過閥桿推動閥座，從而截?cái)鄟?lái)水關閉閥門。

　　開啟閥門：當隔膜上腔壓力泄壓后，來水通過自身壓力推開閥桿，從而很容易形成通腔，使流體通過。特點;

氣(液)動Y型塑料隔膜閥的使用特點

　　耐酸堿、耐腐蝕、耐沖擊、耐熱性之強化塑膠制品。

氣動、液動Y型塑料隔膜閥的示意圖例

氣(液)動Y型塑料隔膜閥的工作特點

　　1、增強工程塑料制造，堅固耐用;

　　2、采用上下雙控制腔設計，控制水流*立于流體腔室，從而使閥門控制上更加靈活、可靠耐用，徹底杜*了單腔控制閥可能存在的開關不靈、不嚴的隱患。

　　3、閥體及閥蓋為玻纖加強NORYL材料，閥門強度高、使用壽命長、耐腐蝕。

　　4、特殊處理成型的增強橡膠隔膜片，使用壽命長，抗疲勞強度高。

　　5、Y形的流體通道設計降低了閥門的壓力損失，提高了水通量。

　　6、常開型與常閉型可輕松實現靈活轉換。

　　7、可增加彈簧輔助開(關)、流量限制或開關顯示等功能。
